Anschluss und Programmierung der RS485 Version

Anschluss:

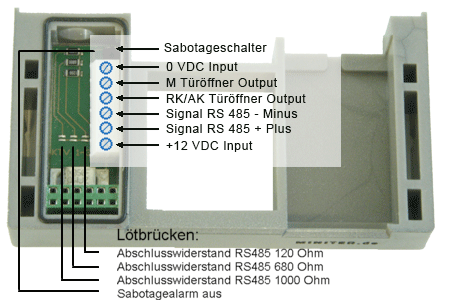

Zum Anschluss eines Miniters sollten folgende Einstellmöglichkeiten und Kontakte beachtet werden:

Anschluss eines Miniters RS485

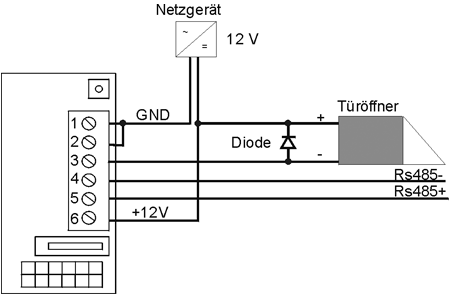

Die Anschaltung eines Miniter 485 könnte beispielsweise so umgesetzt werden:



Anschaltung eines Miniter 485



Wichtige Hinweise:

 In allen Fällen muss über den Türöffner oder das Türöffnungsrelais eine Löschdiode geschalten werden.

Jeder Miniter muss vor der Inbetriebnahme von unten zugeschraubt werden (Schrauben dafür im Beipack).



Programmierung:

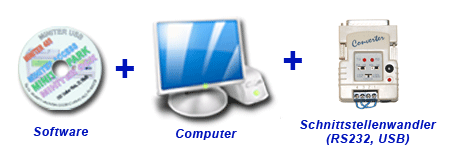

Um Einstellungen und Texte des Miniters zu verändern, benötigen Sie bei RS485 Geräten Folgendes:

Programmierung 485

Alternativ kann der Miniter 485 auch über ein Tigermodul, Modem oder einen ComServer eingestellt und ferngesteuert werden.
